Проблемы с датчиком температуры
cuckooДата: Вторник, 2011-05-24, 18.37 | Сообщение # 1
Профессор мультиварщик
Группа: Администраторы
Сообщений: 1216
Статус: Offline
Проблемы с датчиком температуры


Меня зовут Евгений, я пользователь Cuckoo CMC-HE1054F

VRJJДата: Вторник, 2011-05-24, 18.37 | Сообщение # 2
Новичок
Группа: Член клуба
Сообщений: 9
Статус: Offline
А не знает ли кто где у них установлен датчик температуры,
а то получил свою cuckoo а у нее эта ошибка сенсора пищит и горит, но не всегда,
ее тряхнешь малость и пропадает ошибка эта.

Хочу добраться до него и посмотреть что там к чему, может пайка отвалилась где.
Первое вскрытие сразу проблему не выявило, а полностью пока не разбирал,
просто не знаю где он, снизу или может быть всё таки в крышке ?

cuckooДата: Вторник, 2011-05-24, 18.37 | Сообщение # 3
Профессор мультиварщик
Группа: Администраторы
Сообщений: 1216
Статус: Offline
VRJJ, там два температурных датчика: один в крышке и расположен в самом центре (на фото, к нему подходят два белых провода)




Второй снизу, в ввиде металической кнопки, на него ставиться кастрюля (на фото, к нему подходят два красных провода).

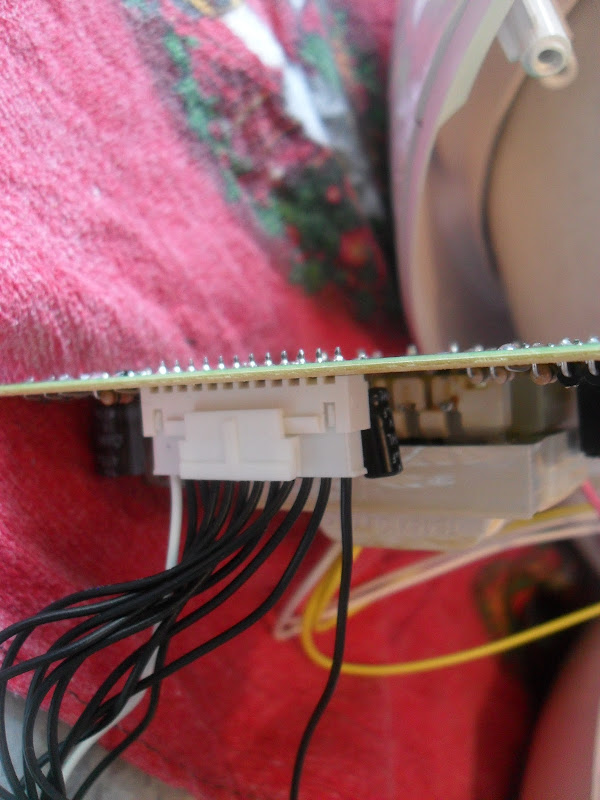

На фото ниже, я указал стрелками, места соединения датчиков с платой.



Самый простой способ проверить, это отсоеденить разъем от платы и прозвонить тестером. Хотя проблема скорее всего в самих разъемах.


Меня зовут Евгений, я пользователь Cuckoo CMC-HE1054F

VRJJДата: Пятница, 2011-05-27, 18.58 | Сообщение # 4
Новичок
Группа: Член клуба
Сообщений: 9
Статус: Offline
Спасибо!
Очень полезная информация,
отсоединил оба разъема, проверил мультиметром, омметр показал сопротивление 60-70 Ом на обоих разъемах.
Так что с самими датчиками видимо всё нормально,
но в то же время шевеление разъемов никак не сказывается на работе устройства.
Не могу пока понять где проблема.

Добавлено (2011-05-27, 18.58)
---------------------------------------------
Кстати как вы вскрыли крышку ?
вижу на своей два шурупа снизу,
откручиваю их а дальше что то никак ничего не шевелится smile

нужно просто приложить больше усилий или есть какой-то секрет ? smile


cuckooДата: Воскресенье, 2011-05-29, 01.10 | Сообщение # 5
Профессор мультиварщик
Группа: Администраторы
Сообщений: 1216
Статус: Offline
Quote (VRJJ)
Не могу пока понять где проблема.

Тогда видимо на самой плате...

Quote (VRJJ)
нужно просто приложить больше усилий или есть какой-то секрет ?

А какая у вас модель мульти?


Меня зовут Евгений, я пользователь Cuckoo CMC-HE1054F

VRJJДата: Воскресенье, 2011-05-29, 08.06 | Сообщение # 6
Новичок
Группа: Член клуба
Сообщений: 9
Статус: Offline
Quote (cuckoo)
Тогда видимо на самой плате...

Да платы уже все снимал осматривал, вроде нет нигде косячков никаких, шевелил всё всяко разно на платах, вроде никак не сказывается не работе.
Зато заметил когда обратно собрал что сбой проявляется главным образом при выполнении каких либо манипуляций с крышкой, и этими же самыми манипуляциями он и убирается, так что может быть всё таки где то там какое-то повреждение.

Quote (cuckoo)
А какая у вас модель мульти?

У меня модель CRP-M1010FR (корейский вариант), как на аватаре. Нагрев не индукционный в ней.
Но насколько я вижу конструкция в целом очень похожая на 1054.


Сообщение отредактировал VRJJ - Воскресенье, 2011-05-29, 15.55

cuckooДата: Воскресенье, 2011-05-29, 21.44 | Сообщение # 7
Профессор мультиварщик
Группа: Администраторы
Сообщений: 1216
Статус: Offline
Quote (VRJJ)
Но насколько я вижу конструкция в целом очень похожая на 1054.

У всех подобных Куку похожая конструкция...

Quote (VRJJ)
Кстати как вы вскрыли крышку ? вижу на своей два шурупа снизу, откручиваю их а дальше что то никак ничего не шевелится

Чтобы вскрыть крышку, нужно еще сверху снимать пластик, например с поворачивающейся рукчи закрытия-открытия и откручивать там... а так же, под верхним декоративным пластиком есть четыре болтика...


Меня зовут Евгений, я пользователь Cuckoo CMC-HE1054F

VRJJДата: Понедельник, 2011-05-30, 18.22 | Сообщение # 8
Новичок
Группа: Член клуба
Сообщений: 9
Статус: Offline
Quote (VRJJ)
Чтобы вскрыть крышку, нужно еще сверху снимать пластик, например с поворачивающейся рукчи закрытия-открытия и откручивать там... а так же, под верхним декоративным пластиком есть четыре болтика...

Ручку закрытия-открытия разобрать и открутить удалось,
а вот с остальным пока никак не получается.
Уж со всех сторон к ней подлажу и так и сяк, никак не вскрыть пока что...

cuckooДата: Среда, 2011-06-01, 16.51 | Сообщение # 9
Профессор мультиварщик
Группа: Администраторы
Сообщений: 1216
Статус: Offline
VRJJ, Ну как успехи?

Меня зовут Евгений, я пользователь Cuckoo CMC-HE1054F

VRJJДата: Четверг, 2011-06-02, 04.32 | Сообщение # 10
Новичок
Группа: Член клуба
Сообщений: 9
Статус: Offline
Quote (cuckoo)
VRJJ, Ну как успехи?

Удалось всё-таки сегодня разобрать крышку. У меня всё-таки верхний декоративный пластик не снимается,
достаточно открутить два шурупа под крышкой и снять стопорное кольцо на трубке сброса пара,
вот как раз стопорное кольцо я снять забыл (я как-то не заметил вообще что оно есть под прокладкой) и поэтому у меня не получалось крышку снять.
А декоративный красный пластик у меня наоборот сам прикручивается изнутри крышки шурупами поэтому его никак не снять.

Но однако это ничего для меня не изменило в плане работоспособности всего устройства за исключением того что я теперь полностью изучил как она устроена angel

И у меня насколько я понял температурного датчика в крышке вообще нет, там у меня тоже стоит датчик к которому идут два белых провода, но он исполняет другие функции там, это просто магнитный датчик положения ручки открытия-закрытия крышки в моей скороварке насколько я понял.

Так что дефект с крышкой никак не связан видимо, это же подтверждают и другие наблюдения,
От крышки приходят 4 провода на основную плату устройства (не считая тех что идут на ТЭН),
Два белых это датчик положения рукоятки открытия закрытия как я уже говорил и еще два от клапана (как на ваших фото красные провода),
Ну так вот: Во-первых если в тот момент когда появляется вышеназванная ошибка совсем отключить шлейф с этими 4 проводами от основной платы, то это совершенно никак не влияет на ошибку, она как горела так и горит,
а во-вторых в противоположном случае если ошибки нет и опять же полностью отключить этот шлейф то тоже ничего не изменится, ошибка от этого не появляется, изменится только то что аппарат будет считать что крышка теперь открыта.

Из этого делаю вывод что крышка всё-таки совсем непричем smile тем более что там даже и датчика температуры то нет smile

Буду теперь копать под тот датчик который внизу smile .

А проблема с показаниями температуры дейстительно есть, я случайно нашел в своей мультиварке как можно смотреть какая температура сейчас (но это работает только в режиме подогрева правда, но работает тем не менее).
Так вот если в сбойные моменты когда ошибка то появляется то исчезает включать подогрев то там по показаниям температура действительно скачет от 15 до 110 градусов туда сюда, ну и потом в определенный момент либо этот процесс устаканивается и она продолжает работать, либо если не устаканивается то через определенное время выстреливает ошибка.

Вот как-то так


Сообщение отредактировал VRJJ - Четверг, 2011-06-02, 04.41

cuckooДата: Четверг, 2011-06-02, 18.10 | Сообщение # 11
Профессор мультиварщик
Группа: Администраторы
Сообщений: 1216
Статус: Offline
Quote (VRJJ)
И у меня насколько я понял температурного датчика в крышке вообще нет, там у меня тоже стоит датчик к которому идут два белых провода, но он исполняет другие функции там, это просто магнитный датчик положения ручки открытия-закрытия крышки в моей скороварке насколько я понял.

Значит небольшие отличия в сборках есть...

Quote (VRJJ)
Из этого делаю вывод что крышка всё-таки совсем непричем

Ну если там термо датчика нет, то и притензий к крышке быть не может...

Quote (VRJJ)
я случайно нашел в своей мультиварке как можно смотреть какая температура сейчас

А как ты это делаешь и что показывает на табло?


Меня зовут Евгений, я пользователь Cuckoo CMC-HE1054F

VRJJДата: Пятница, 2011-06-03, 07.14 | Сообщение # 12
Новичок
Группа: Член клуба
Сообщений: 9
Статус: Offline
Quote (cuckoo)
Значит небольшие отличия в сборках есть...

Возможно у тех что с индукционным нагревом у всех датчик есть в крышке , а с обычными ТЭНами может с одним датчиком все идут.
Quote (cuckoo)
А как ты это делаешь и что показывает на табло?

Когда включаешь режим подогрева на экране на месте часов загорается надпись

Вот если в этом режиме после этого нажать один раз на кнопку

то после первого нажатия вместо

на экране появляются цифры и правее них загорается символ градусов °С.

Если еще раз нажать

то вместо температуры загораются часы с текущим временем, еще одно нажатие опять

и так по кругу.
ОH > температура > часы > ОH > температура > часы.


Сообщение отредактировал VRJJ - Пятница, 2011-06-03, 07.36

svetta_tДата: Пятница, 2011-06-03, 11.48 | Сообщение # 13
Новичок
Группа: Пользователи
Сообщений: 9
Статус: Offline
добрый день!
я хочу купить куку 1054 по нету, живьем у меня нет возможности ее увидеть
у меня такой вопрос - я на форуме прочитала - что температура устанавливается как 1-2-3
какой диапазон температер соответсвует 1, какой 2 и какой 3
или возможно поставить конкретно, например, 50 или 60 градусов?

cuckooДата: Суббота, 2011-06-04, 22.17 | Сообщение # 14
Профессор мультиварщик
Группа: Администраторы
Сообщений: 1216
Статус: Offline
VRJJ, спасибо за подробное объяснение...

svetta_t, посмотрите тему "Программы в мультиварке Куку 1054"... если после прочтения еще останутся вопросы, то задавайте там...


Меня зовут Евгений, я пользователь Cuckoo CMC-HE1054F

VRJJДата: Воскресенье, 2011-06-05, 16.21 | Сообщение # 15
Новичок
Группа: Член клуба
Сообщений: 9
Статус: Offline
Ура!
Я всё-таки её сделал smile

Проблема всё-таки была на самой плате.
Небольшой кусочек припоя перемыкал собой два контакта,
Заводской брак видимо, который образовался при пайке.
В первый раз когда плату потрошил я его не заметил, а в этот раз я уже стал всю схему отслеживать куда там идет цепь от датчика температуры и наткнулся на него.




НУ теперь заживем


Сообщение отредактировал VRJJ - Воскресенье, 2011-06-05, 16.25
